Montajes con Enfriadores Microtermoeléctricosse han convertido en una solución crítica para industrias que requieren una gestión de temperatura compacta, precisa y confiable. Desde detectores de infrarrojos y sistemas láser hasta equipos de imágenes médicas y sensores industriales, estos conjuntos de enfriamiento ayudan a estabilizar los componentes sensibles a la temperatura al tiempo que mejoran el rendimiento del sistema y extienden la vida útil operativa.
Este artículo explica cómo funcionan los conjuntos de refrigeración microtermoeléctricos, sus ventajas, aplicaciones industriales comunes, consideraciones de diseño clave, selección de materiales, desafíos térmicos y tendencias de desarrollo futuras. También proporciona orientación práctica para ingenieros, compradores de OEM y diseñadores de sistemas que buscan soluciones confiables de gestión térmica.

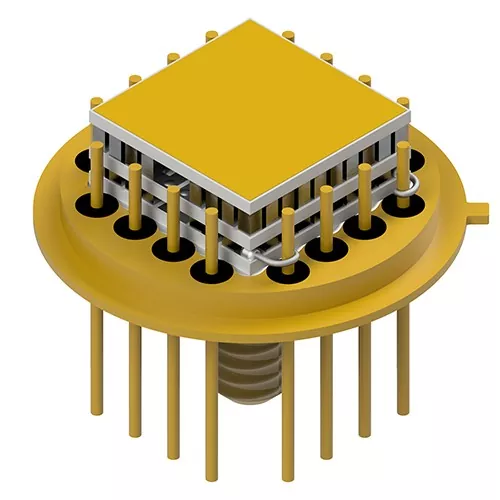

Los conjuntos con refrigeradores microtermoeléctricos son sistemas compactos de gestión térmica diseñados para controlar con precisión la temperatura de componentes electrónicos y ópticos altamente sensibles. Estos conjuntos suelen integrar micromódulos termoeléctricos, disipadores de calor, sensores, materiales de interfaz térmica y circuitos de control electrónico en un único paquete compacto.
A diferencia de los sistemas de refrigeración convencionales que dependen de compresores y refrigerantes, los refrigeradores termoeléctricos utilizan el efecto Peltier para transferir calor de un lado del dispositivo al otro cuando la corriente eléctrica fluye a través de materiales semiconductores.
Los conjuntos de refrigeración microtermoeléctricos son especialmente valiosos en aplicaciones donde:
Estos sistemas suelen integrarse en sensores infrarrojos, diodos láser, cámaras CCD, instrumentos biomédicos, detectores aeroespaciales y dispositivos de comunicación óptica.
El principio operativo central detrás de los refrigeradores microtermoeléctricos es el efecto termoeléctrico. Cuando la corriente continua pasa a través de uniones semiconductoras, el calor se absorbe en un lado y se libera en el lado opuesto.
El lado frío enfría el componente objetivo, mientras que el lado caliente disipa el calor a través de un disipador de calor o un esparcidor térmico.
| Componente | Función |
|---|---|
| Módulo termoeléctrico | Transfiere calor mediante corriente eléctrica. |
| Disipador de calor | Disipa el calor del lado caliente. |
| Sensor de temperatura | Monitorea la temperatura del sistema |
| Circuito controlador | Regula el rendimiento de refrigeración. |
| Material de interfaz térmica | Mejora la eficiencia de la transferencia de calor. |
Debido a que la respuesta de enfriamiento se controla eléctricamente, estos conjuntos pueden lograr una regulación de temperatura extremadamente precisa en fracciones de grado Celsius.
Los conjuntos de refrigeración microtermoeléctricos ofrecen múltiples ventajas que los métodos de refrigeración tradicionales a menudo no pueden lograr.
Los conjuntos Micro TEC son muy compactos, lo que los hace adecuados para electrónica portátil, sensores miniaturizados y equipos con limitaciones de espacio.
Estos conjuntos proporcionan una regulación de temperatura altamente estable, lo cual es esencial para la precisión del detector y la estabilidad óptica.
La ausencia de compresores o componentes mecánicos reduce la vibración, el ruido y los requisitos de mantenimiento.
Los sistemas microtermoeléctricos pueden ajustar rápidamente la temperatura según las condiciones operativas dinámicas.
Los beneficios adicionales incluyen una vida útil mejorada del sistema, menores costos de mantenimiento, menores riesgos de contaminación y una operación confiable en condiciones ambientales adversas.
Los conjuntos con refrigeradores microtermoeléctricos se utilizan ampliamente en industrias que dependen de la precisión térmica y las condiciones de funcionamiento estables.
| Industria | Aplicaciones típicas |
|---|---|
| Equipo médico | Sistemas de PCR, detectores de imágenes, biosensores. |
| fotónica | Diodos láser, transceptores ópticos. |
| Defensa y aeroespacial | Imágenes infrarrojas, sistemas de visión nocturna. |
| Investigación científica | Detectores de precisión e instrumentos analíticos. |
| Telecomunicaciones | Módulos de transmisión de fibra óptica. |
| Automatización Industrial | Sensores y sistemas de inspección de alta precisión |
La creciente demanda de electrónica miniaturizada y sistemas ópticos avanzados continúa impulsando la rápida adopción de conjuntos de refrigeración termoeléctricos en todo el mundo.
Un conjunto de refrigeración termoeléctrico de alto rendimiento combina múltiples elementos de ingeniería en una solución integrada.
El diseño general del conjunto debe equilibrar la eficiencia de refrigeración, la resistencia térmica, el consumo de energía eléctrica y las limitaciones de tamaño físico.
La integración cuidadosa del sistema ayuda a evitar fugas térmicas, condensación e inestabilidad del rendimiento.
Seleccionar el conjunto de refrigeración microtermoeléctrico adecuado requiere evaluar múltiples factores térmicos y operativos.
Los ingenieros deben evaluar cuidadosamente:
Una selección inadecuada puede provocar una refrigeración insuficiente, inestabilidad térmica, daños por condensación o un consumo excesivo de energía.
Para aplicaciones de detectores altamente sensibles, los conjuntos diseñados a medida a menudo brindan un mejor rendimiento que los módulos estándar disponibles en el mercado porque optimizan las rutas térmicas y minimizan el estrés mecánico.
Aunque los conjuntos microtermoeléctricos proporcionan una precisión excepcional, es necesario abordar varios desafíos de ingeniería.
Cuando las temperaturas caen por debajo de los niveles del punto de rocío ambiental, puede ocurrir condensación de humedad y potencialmente dañar los componentes electrónicos sensibles.
La eliminación eficiente del calor del lado caliente es fundamental. Una mala disipación de calor reduce la eficiencia de enfriamiento y puede sobrecalentar el sistema.
Los ciclos repetidos de calentamiento y enfriamiento pueden crear tensión mecánica en las uniones soldadas y los materiales semiconductores.
Los microenfriadores termoeléctricos no siempre son tan eficientes energéticamente como los sistemas basados en compresores para grandes cargas de refrigeración. La optimización adecuada del sistema es esencial.
La simulación térmica avanzada y el diseño cuidadoso del ensamblaje ayudan a minimizar estos riesgos y al mismo tiempo mejoran la confiabilidad a largo plazo.
La selección de materiales juega un papel importante en la eficiencia y durabilidad de los conjuntos de refrigeración termoeléctricos.
| Material | Objetivo |
|---|---|
| Telururo de bismuto | Alta eficiencia termoeléctrica |
| Nitruro de aluminio | Excelente conductividad térmica y aislamiento. |
| Cobre | Transferencia de calor eficiente |
| Sustratos Cerámicos | Aislamiento eléctrico y estabilidad estructural. |
| Almohadillas térmicas de grafito | Conducción de calor de interfaz mejorada |
La ingeniería de materiales moderna continúa mejorando la eficiencia de enfriamiento, la capacidad de miniaturización y la durabilidad a largo plazo.
| Característica | Microenfriamiento termoeléctrico | Refrigeración por compresor tradicional |
|---|---|---|
| Ruido | Silencioso | Ruido mecánico presente |
| Vibración | Ninguno | Posible vibración |
| Tamaño | Compacto | Sistemas más grandes |
| Precisión | muy alto | Moderado |
| Mantenimiento | Bajo | Más alto |
| Refrigerantes | No requerido | Requerido |
Para sistemas compactos y de alta precisión, los conjuntos termoeléctricos suelen proporcionar un rendimiento superior a pesar de una eficiencia de refrigeración a gran escala algo menor.
El futuro de los conjuntos de refrigeración microtermoeléctricos está fuertemente relacionado con los avances en la electrónica miniaturizada, los sistemas de inteligencia artificial, la instrumentación aeroespacial y las tecnologías de comunicación óptica de próxima generación.
Las tendencias emergentes incluyen:
A medida que la electrónica de precisión siga evolucionando, los requisitos de estabilidad térmica serán aún más exigentes, lo que aumentará aún más la importancia de los conjuntos microtermoeléctricos avanzados.
Sí. Dependiendo del diseño del sistema y de la carga térmica, muchos conjuntos termoeléctricos pueden alcanzar temperaturas inferiores a 0°C.
Sí. Como no contienen piezas móviles, suelen ofrecer una excelente fiabilidad a largo plazo con un mantenimiento mínimo.
Las imágenes médicas, la industria aeroespacial, la fotónica, las telecomunicaciones, la automatización industrial y la instrumentación científica dependen en gran medida de la refrigeración termoeléctrica de precisión.
Absolutamente. Muchos fabricantes ofrecen conjuntos de refrigeración personalizados optimizados para cargas térmicas, dimensiones, condiciones ambientales y requisitos de integración específicos.
El rendimiento del disipador de calor es extremadamente importante porque una disipación de calor ineficiente puede reducir drásticamente la eficiencia de enfriamiento y la estabilidad general del sistema.
Los conjuntos con refrigeradores microtermoeléctricos se han convertido en una tecnología indispensable para la electrónica de precisión y los sistemas de gestión térmica modernos. Su estructura compacta, funcionamiento sin vibraciones, regulación precisa de la temperatura y larga vida útil los hacen ideales para aplicaciones exigentes en numerosas industrias.
A medida que la tecnología continúa avanzando hacia una mayor densidad de integración y una mayor sensibilidad térmica, los conjuntos de enfriamiento termoeléctricos diseñados profesionalmente desempeñarán un papel aún más crítico en el mantenimiento de la estabilidad del rendimiento y la confiabilidad del equipo.
