Montajes con Enfriadores Microtermoeléctricos

Introducción

Los conjuntos con refrigeradores microtermoeléctricos de X-Meritan representan una integración sofisticada de gestión microtérmica y tecnología de envasado de precisión. Utilizamos nuestra tecnología de ventaja clave para montar refrigeradores termoeléctricos en carcasas estándar o especialmente diseñadas, incluido el enfriamiento termoeléctrico para paquetes láser BTF, TO-8 y TO-39. Al integrar perfectamente módulos en paquetes de metal-vidrio o metal-cerámica, X-Meritan proporciona la estabilidad térmica crítica necesaria para los diodos láser, detectores y sensores de alto rendimiento utilizados en las aplicaciones modernas de detección y telecomunicaciones.

Nos especializamos en la integración Micro-TEC en paquetes TO y otros gabinetes de alta integridad, brindando soluciones avanzadas de enfriamiento de estado sólido para componentes optoelectrónicos. Nuestro equipo de expertos garantiza que cada unidad cumpla con estrictos estándares de confiabilidad, entregando conjuntos TEC personalizados de alto rendimiento en paquetes BOX para optoelectrónica a socios industriales y aeroespaciales globales directamente desde nuestra fábrica especializada.

Embalaje y servicios disponibles

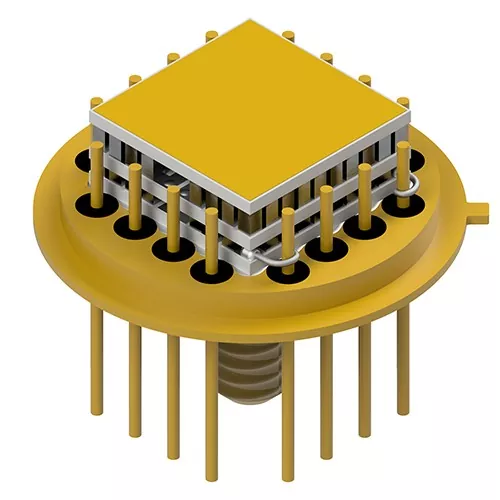

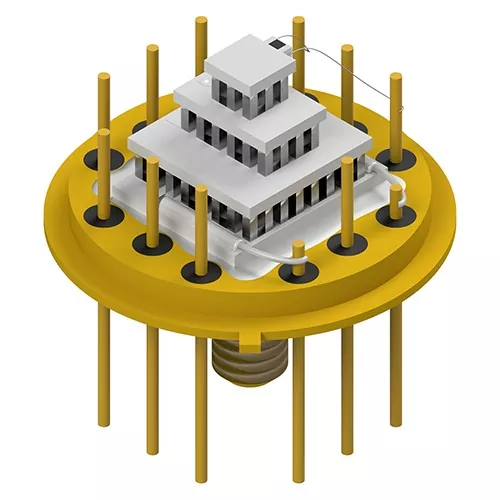

Precisión para montaje:Los conjuntos con refrigeradores microtermoeléctricos se montan meticulosamente en cabezales TO con varias configuraciones de pines para cumplir con los requisitos específicos de los detectores IR y XRF.

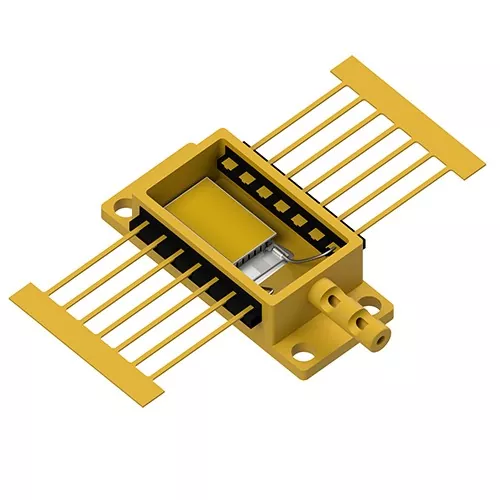

Soporte láser de alta potencia:Incluye montaje especializado para paquetes HHL y BTF, que están diseñados para manejar las altas cargas térmicas asociadas con los módulos láser de alta potencia.

Tecnología HTCC y LTCC:Utiliza tecnologías de empaquetamiento de metal-cerámica para conjuntos de fotodetectores, lo que proporciona un entorno robusto y térmicamente eficiente para dispositivos semiconductores complejos.

Embalaje de desarrollo conjunto:Ofrece un proceso de desarrollo colaborativo desde el diseño conceptual y la selección de materiales hasta la creación de prototipos, garantizando que el ensamblaje final cumpla con todas las especificaciones técnicas.

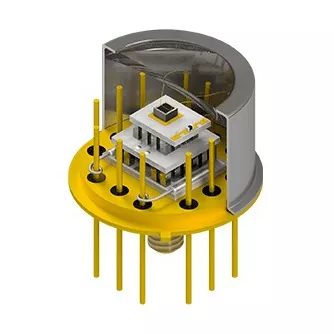

TO (forma de transistor) es la forma de embalaje más utilizada para telecomunicaciones, infrarrojos, XRF y otros tipos de detectores. El material básico de la carcasa tipo TO-13 suele ser una aleación de Kovar o acero chapado en níquel-oro. X-Meritan Company produce componentes de termopar para conectores TO con diferentes pines. Las clavijas de estos conectores pueden tener forma estándar (cilíndrica), punta plana o punta para simplificar la soldadura de cables.

Como se muestra en la tabla, podemos proporcionar el servicio TO. Nuestro servicio de instalación es muy flexible. Contamos con proveedores TO muy confiables que pueden proporcionar productos de alta calidad. También puedes confiarnos el servicio TO para la instalación.

Además del embalaje tipo TO, también podemos ofrecer otros productos de embalaje a gran escala más complejos, como HHL, BTF, PS-28, TOSA y HTCC<CC, etc. Esto proporciona a los clientes más opciones.

Las principales aplicaciones de estos envases incluyen módulos láser, módulos láser de alta potencia, detectores y sensores. TOSA es más común en el campo de las telecomunicaciones. Los tipos HTCC y LTCC de envases cerámicos de metal se utilizan para conjuntos de fotodetectores. X-Meritan tiene la tecnología de instalar módulos termoeléctricos en paquetes estándar para reducir el ruido oscuro de los conjuntos de sensores.

Características del producto

● Montajes con Enfriadores Microtermoeléctricos

Esta solución ofrece un ensamblaje preciso de micromódulos en paquetes de alta integridad, lo que garantiza un contacto térmico óptimo y una estabilidad a largo plazo para componentes sensibles.

● Amplia compatibilidad de paquetes

Admite una amplia gama de conectores estándar de la industria, incluidos los paquetes TO-8, TO-39, BTF y BOX, lo que lo hace versátil para diversas aplicaciones optoelectrónicas.

● Integración avanzada de materiales

Utiliza materiales de acero Kovar, niquelado y dorado para garantizar una compatibilidad superior del material y una integridad de alto vacío en las carcasas de los detectores.

● Ruido oscuro minimizado

Proporciona refrigeración activa que reduce eficazmente el ruido oscuro de los conjuntos de sensores, mejorando significativamente la relación señal-ruido en aplicaciones de fotodetectores.

● Configuraciones de encabezado flexibles

Cuenta con pines de cabecera personalizables, incluidos extremos cilíndricos, aplanados o formas de clavos estándar, para simplificar la unión de cables y la integración en PCB específicos del cliente.

Acerca de X-Meritan

1. X-Meritan aprovecha una década de conocimiento especializado en la industria termoeléctrica para proporcionar ensamblajes de alta confiabilidad con refrigeradores microtermoeléctricos.

2. Permite diseños completamente personalizados según los requisitos del cliente, lo que garantiza que se aborden incluso los desafíos de gestión térmica más complejos.
3. Cumple estrictos estándares de rendimiento y confiabilidad, lo que hace que nuestros productos sean adecuados para escenarios de aplicaciones electrónicas industriales y aeroespaciales de misión crítica.
4. Combina la eficiencia de fabricación china con ingeniería de alta gama para ofrecer la mejor relación coste-rendimiento para conjuntos de refrigeración profesionales en todo el mundo.
