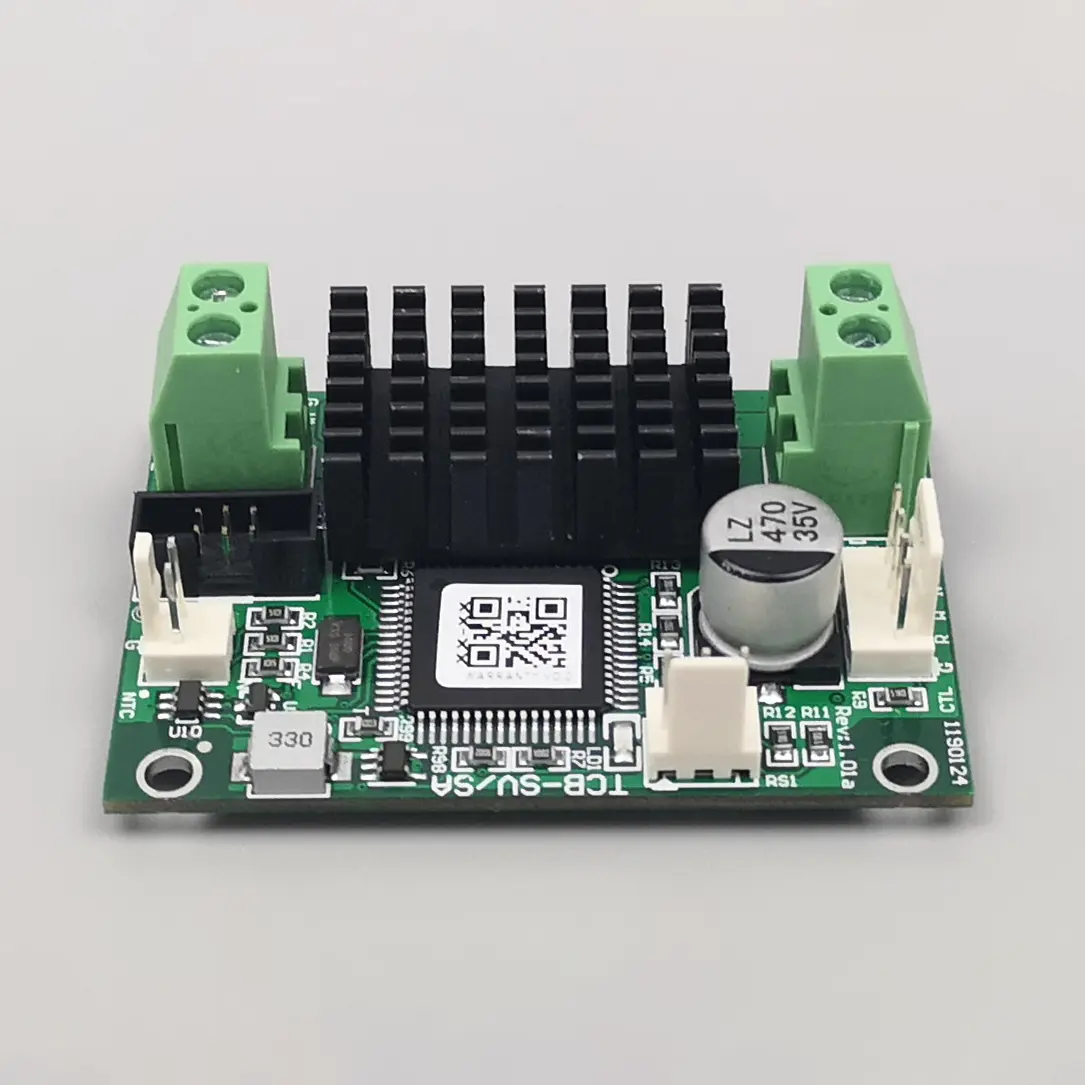

ElControlador de temperatura TCB-SV para Micro TECha surgido como un punto de inflexión en la gestión térmica hiperlocal. Diseñado para refrigeradores termoeléctricos (TEC) ultracompactos, este controlador ofrece dirección de corriente de alta resolución y estabilidad submilikelvin. En esta inmersión profunda, examinamos su arquitectura, sus ventajas y desventajas, sus usos en el mundo real y respondemos preguntas frecuentes de ingeniería. Fuzhou X-Meritan Technology Co., Ltd. integra este controlador en sistemas fotónicos y biomédicos de próxima generación. Ya sea que esté trabajando en LiDAR o amplificación de ADN, el TCB‑SV ofrece una combinación convincente de tamaño y precisión.
📋 Contenidos de un vistazo
🔬 ¿Qué define al Controlador de Temperatura TCB-SV para Micro TEC?
¿Cómo supera su arquitectura de control a los PID de uso general?
El TCB-SV no es un PID genérico; Emplea un bucle de avance adaptativo más salida linealizada para cargas de microohmios. Aborda directamente la resistencia parásita presente en los elementos Peltier miniaturizados. Fuzhou X-Meritan Technology Co., Ltd. lo probó con TEC de película delgada (hasta 2x2 mm) y observó una ondulación <0,002 °C. Su salida bipolar elimina la banda muerta, lo que la hace ideal para ciclos criogénicos o de calentamiento cerca de la temperatura ambiente. Además, elControlador de temperatura TCB-SV para Micro TECIncluye interfaces I2C y analógicas, por lo que se integra perfectamente dentro de instrumentos compactos.
⚙️ Capacidades clave: cómo TCB-SV eleva el rendimiento de micro TEC
¿Qué cifras de estabilidad pueden esperar los ingenieros de los micro TEC?
En colaboración con los primeros usuarios,Fuzhou X-Meritan Technology Co., Ltd.Se documentó una deriva a largo plazo por debajo de ±0,005 °C durante 24 horas utilizando un micro TEC de 0,8 A. El controlador emplea detección ADC de 24 bits y un filtro de suavizado PWM rápido. Incluso con cargas térmicas tan pequeñas como 0,2 J/K, no se produce ninguna oscilación. La siguiente tabla compara el TCB-SV con los controladores de temperatura convencionales:
| Parámetro |
TCB-SV (optimizado para Micro TEC) |
Controlador de mesa estándar |
| Mín. Resolución actual del TEC |
0,5 mA |
5–10 mA (típico) |
| Estabilidad de temperatura (rango de 10 mK) |
±0,002°C |
±0,05 °C |
| Factor de forma |
módulo de 30 x 30 mm |
½ bastidor 4U |
| Salida bipolar/lineal |
Sí, cruce por cero sin interrupciones |
A menudo unipolar o de relé |
📊 Controlador de temperatura TCB-SV: ventajas y limitaciones
¿Por qué elegirlo y dónde hay que tener cuidado?
| ✅ Puntos fuertes |
⚠️ Compensaciones |
- Resolución de corriente ultrafina (ideal para µTEC)
- Ruido extremadamente bajo: < 1 µV en el sensor
- PID adaptativo con respuesta de microsegundos
- Montaje SMD compacto, fácil integración
- Amplio suministro 5-28 V, alta eficiencia
|
- Salida máxima 2 A (no para TEC grandes)
- Requiere ajuste de firmware para TEC exóticos
- Sin pantalla gráfica incorporada (solo control remoto)
- Sensible al diseño de capacitancia de entrada
- Costo más alto que los controladores básicos de encendido y apagado
|
A pesar de la mayor inversión inicial,Fuzhou X-Meritan Technology Co., Ltd.enfatiza que el costo total de propiedad disminuye debido al ahorro de energía y la reducción de las iteraciones térmicas en la alineación fotónica.
🔄 Ciclo térmico dinámico con micro TEC
¿Puede el TCB-SV manejar calefacción/enfriamiento alternante rápido sin sobrepasarse?
Sí, una de las características innovadoras delControlador de temperatura TCB-SV para Micro TECes su “alimentación de velocidad térmica”. En la estabilización de longitud de onda láser o PCR, a menudo es necesario cambiar rápidamente entre calentamiento y enfriamiento. El TCB-SV anticipa la reversión de Peltier y compensa la contracorriente electromagnética. Fuzhou X-Meritan Technology Co., Ltd. demostró una velocidad de respuesta de 5 °C/s en un TEC de 3x3 mm con un exceso de <3 %. Esto lo hace perfecto para el envasado con láser en cascada cuántica y los termocicladores de microfluidos.
🏭 Panorama de aplicaciones: dónde TCB‑SV marca la diferencia
¿Qué campos de vanguardia se benefician más?
-
Transceptores ópticos– Estabilización de temperatura por láser DWDM (micro TEC dentro de paquetes de mariposa).
-
Diagnóstico médico– Los chips de amplificación isotérmica (LAMP) requieren una precisión de ±0,1°C.
-
Espacio / aeroespacial– Detectores de infrarrojos en miniatura que se enfrían con un presupuesto de energía bajo.
-
Instrumentación de laboratorio– Microcalorimetría, donde la baja masa térmica es crucial.
Fuzhou X-Meritan Technology Co., Ltd. suministra el TCB-SV a laboratorios de investigación que desarrollan sensores cuánticos, porque su perfil EMC es excepcionalmente limpio.
❓ Preguntas frecuentes (TCB‑SV y micro TEC)
¿TCB-SV funciona con corrientes TEC de submiliamperios?
Absolutamente. La etapa de salida del TCB-SV es lineal hasta 0,2 mA, gracias a un DAC de 16 bits y un controlador de amplificador operacional de precisión. Muchos micro TEC, especialmente aquellos para enfriamiento de sensores, requieren corrientes inferiores a 10 mA. El controlador mantiene la linealidad incluso a estos niveles bajos, evitando la "distorsión cruzada" que se observa en los diseños de puentes en H. Fuzhou X‑Meritan Technology Co., Ltd. proporciona notas de aplicación para calibrar la resistencia de detección para maximizar la precisión por debajo de 1 mA.
¿Qué tipo de interfaces de sensores de temperatura son compatibles?
El TCB-SV admite de forma nativa RTD PT100/1000, termistores NTC (con tablas de linealización) e incluso sensores de estado sólido como AD590 o LM335 a través de su interfaz analógica configurable. Incluye un ADC delta-sigma de 24 bits con corriente de excitación programable. Para aplicaciones micro TEC, recomendamos utilizar termistores de chip NTC pequeños (tamaño 0201) para reducir el retraso térmico. Fuzhou X‑Meritan Technology Co., Ltd. puede suministrar curvas de termistor preadaptadas para acelerar la integración.
¿Puedo conectar en cadena varios controladores TCB‑SV para el control micro TEC multizona?
Sí, el TCB‑SV incluye una interfaz I²C/SMBus con direccionamiento configurable. Puede operar hasta 16 dispositivos en un solo bus, lo que facilita la construcción de sistemas multicanal para rejillas de guías de onda dispuestas o termocicladores de microplacas. El host puede leer la telemetría de temperatura y escribir puntos de ajuste individualmente. Fuzhou X‑Meritan Technology Co., Ltd. ofrece una biblioteca Python y una GUI para la creación rápida de prototipos.
¿Se puede actualizar el firmware del TCB‑SV para futuros materiales TEC?
Definitivamente. Tiene un gestor de arranque de programación en la aplicación (IAP) sobre UART/I²C. A medida que aparecen nuevos TEC de película delgada con diferentes impedancias o coeficientes de Seebeck, puede actualizar las tablas de linealización y PID. Fuzhou X‑Meritan Technology Co., Ltd. publica periódicamente parches de firmware que mejoran la programación de ganancia adaptativa para nuevos micro TEC. Esto prepara su inversión para el futuro.
¿Qué protecciones incluye TCB-SV para los micro TEC delicados?
Cuenta con limitación de corriente programable, apagado térmico y arranque suave que evita la irrupción de corriente. El controlador monitorea constantemente el voltaje TEC y puede detectar condiciones de circuito abierto o cortocircuito en menos de 100 µs y luego desactiva la salida. Este nivel de protección es esencial para los costosos micro TEC integrados en hardware médico o aeroespacial.
📚 Referencias y fuentes técnicas
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – Informe técnico y resumen del producto TCB‑SV (2025)
- 🔗 Transacciones IEEE sobre componentes, embalaje y tecnología de fabricación: “Controladores Micro TEC para óptica empaquetada” (Vol. 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: “Control submilikelvin con dispositivos Peltier miniaturizados” (2023) – https://link.springer.com/article/... (ancla)
- 🔗 Nota de aplicación AN‑102:Conducción de micro TEC sin oscilaciónpor Fuzhou X‑Meritan Technology Co., Ltd. (disponible bajo petición)
ElControlador de temperatura TCB-SV para Micro TECestá listo para su evaluación.Fuzhou X-Meritan Technology Co., Ltd. proporciona revisiones de diseño, unidades de muestra y consultoría técnica gratuitas. Contáctenosahora.
