X-Meritan es un proveedor líder de controlador de temperatura ATC-M1 de calidad en China con PID de ciclo corto y diseñado para microobjetos. Los desafíos de ingeniería que involucran dispositivos ópticos en miniatura como los láseres DFB requieren una regulación térmica precisa dentro de espacios extremadamente reducidos. Al fabricar estos controladores especializados en nuestras instalaciones con sede en China, X-Meritan ofrece a los desarrolladores globales una solución de alto rendimiento que equilibra dimensiones ultracompactas con una arquitectura de control de respuesta rápida.

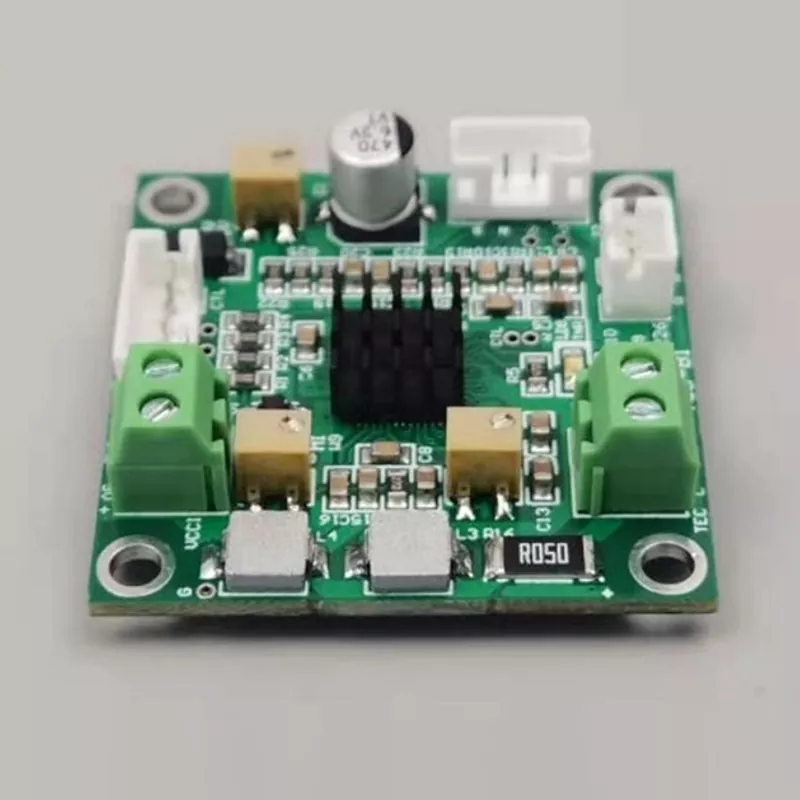

El controlador de temperatura ATC-M1 de calidad con PID de ciclo corto y diseñado para microobjetos fabricado con X-Meritan es un módulo de gestión térmica emblemático optimizado para paquetes TO-CAN y conjuntos microelectrónicos. Este controlador utiliza un algoritmo PID de ciclo corto especializado para proporcionar correcciones instantáneas, asegurando que las masas térmicas a microescala permanezcan estables a pesar de las fluctuaciones externas. Como fabricante dedicado, X-Meritan ha diseñado el ATC-M1 para integrarse perfectamente en sistemas donde el espacio interno es una limitación crítica, brindando precisión de grado industrial sin el espacio que ocupan los controladores tradicionales.
| Parámetro | Requisito Técnico / Valor |
| Nombre del producto | Panel de control de temperatura |
| Número de modelo | ATC-M1 |
| Voltaje de alimentación de la placa (CC) | 3,0 V - 5,0 V |
| Eficiencia de salida | Aproximadamente el 80% |
| Tensión máxima TEC | 4,3 V (con suministro de 5 V) / 2,5 V (con suministro de 3,3 V) |
| Corriente máxima TEC | 2.5A |
| Tipo de sensor de temperatura | 10K NTC |
| Estabilidad del control de temperatura | 0,001 grados centígrados |
| Método de ajuste de temperatura | Potenciómetro o entrada analógica |
| Rango de control de temperatura predeterminado | +10 a +40 grados C |
| Temperatura establecida predeterminada de fábrica | 25 grados centígrados |
| Voltaje de salida máximo predeterminado de fábrica | 2,0 V |
| Corriente de salida máxima predeterminada de fábrica | 1.0A |
| Método de ajuste | Potenciómetro W9 |
| Rango de temperatura de funcionamiento | -40 a +45 grados C |
| Dimensiones (largo x ancho) | 34mm x 20mm |
| Altura total | 15,5mm |
| Altura del pasador | 5,5 mm |
Algoritmo PID de ciclo corto
El controlador cuenta con un circuito de retroalimentación optimizado diseñado para microobjetos con baja inercia térmica, que proporciona una rápida estabilización y respuestas correctivas de alta frecuencia.
Diseño extremo que ahorra espacio
Diseñado para la integración de alta densidad, el ATC-M1 encaja en las cavidades internas más estrechas de dispositivos ópticos en miniatura y carcasas de sensores.
Integración TO-CAN perfecta
Diseñado específicamente para gestionar láseres DFB y paquetes TO-CAN con refrigeradores y sondas integrados, lo que garantiza una estabilización precisa de la longitud de onda.
Salida térmica de alta eficiencia
A pesar de su pequeño tamaño, el ATC-M1 ofrece potencia constante a los microenfriadores, manteniendo un entorno térmico estable para uniones semiconductoras sensibles.
Fiabilidad de grado industrial
Fabricada en nuestra fábrica que cumple con ISO, cada unidad se somete a pruebas rigurosas para garantizar que pueda soportar los exigentes entornos de telecomunicaciones y detección aeroespacial.
Nuestro controlador de temperatura ATC-M1 con PID de ciclo corto y diseñado para microobjetos ahora se usa ampliamente en las siguientes áreas:
Estabilización de diodo láser DFB: el ATC-M1 proporciona la retroalimentación precisa y de ciclo corto necesaria para evitar la deriva de frecuencia en módulos de comunicación de fibra óptica de alta velocidad.
Gestión térmica del paquete TO-CAN: Ideal para enfriar y monitorear componentes semiconductores alojados en latas metálicas tipo TO en miniatura con masa térmica limitada.
Detección microóptica: garantiza la precisión de los sensores infrarrojos compactos y los detectores moleculares al mantener una temperatura de funcionamiento estable.
P: ¿Por qué es importante el "PID de ciclo corto" para el controlador de temperatura ATC-M1 con PID de ciclo corto y diseñado para microobjetos?
R: Los microobjetos se calientan y enfrían mucho más rápido que los sistemas más grandes. El PID de ciclo corto permite que el controlador actualice su salida a una frecuencia más alta, evitando el "sobreimpulso" de temperatura que a menudo ocurre con los controladores industriales estándar.
P: ¿Puede el ATC-M1 encajar en sistemas ópticos en miniatura existentes?
R: Sí. El controlador de temperatura ATC-M1 con PID de ciclo corto y diseñado para microobjetos es uno de nuestros diseños más compactos, creado específicamente para sistemas donde el espacio es un cuello de botella crítico, como la fotónica integrada y las herramientas de diagnóstico portátiles.
P: ¿X-Meritan brinda asistencia técnica para la integración inicial del sistema?
R: Absolutamente. Nuestro equipo de expertos está disponible para brindar soluciones rápidas y efectivas, ofreciendo soporte posventa integral para garantizar que el ATC-M1 funcione de manera óptima dentro de su diseño de hardware específico.
1. A diferencia de los comerciantes, X-Meritan opera su propia fábrica especializada en China. Mantenemos una trazabilidad completa de cada componente del ATC-M1, lo que garantiza que cada unidad tenga confiabilidad de nivel industrial, desde el nivel de PCB hacia arriba.
2. No sólo vendemos tablas; Nuestro equipo incluye ingenieros de aplicaciones que han trabajado directamente en proyectos de integración TO-CAN y láser DFB. Brindamos asesoramiento específico sobre adaptación de resistencia térmica y preconfiguración de parámetros PID para sus microobjetos.
3. Nuestros controladores ya están implementados en entornos de alto riesgo, incluidas las comunicaciones por fibra óptica y los diagnósticos médicos, donde una deriva de 0,1 °C puede provocar una falla del sistema.
4. Entendemos la naturaleza acelerada de la I+D de dispositivos microelectrónicos. Mantenemos existencias listas para enviar del ATC-M1 para satisfacer sus necesidades inmediatas de prueba y verificación, respaldadas por hojas de datos técnicos detalladas.
5. Con años de experiencia en producción y colaboración, X-Meritan garantiza que todos los productos cumplan con los estándares industriales necesarios para los mercados globales, proporcionando una cadena de suministro confiable para los fabricantes internacionales.
